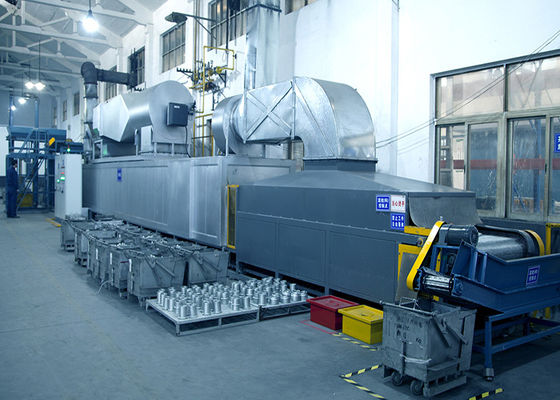

Thông tin chi tiết sản phẩm:
|
Màu sắc: | Bạc | Kích thước bên trong: | 20000mm × 2500mm × 3500mm |
---|---|---|---|
: | Nhiệt độ đóng rắn tối đa: | 350oC | |
Temperature uniformity control: | ±5℃ | Avg.heating up time: | 40min |
Max load capacity/mesh-belt: | 200kg/㎡ | Max output: | 8000kg/h |
Điểm nổi bật: | Lò xử lý nhiệt,mạ kẽm Galvanic |
Thông số chính Phải tuân theo thiết kế cuối cùng và được phê duyệt
Các biện pháp. Hình dạng lò 20000mm × 2500mm × 3500mm (Chiều dài của phần bảo dưỡng là 13m)
Max đánh giá nhiệt độ đóng rắn. 330oC
Tốc độ truyền tải v = 0,25 0,45m / phút
Chiều rộng của đai lưới 1000mm
Chiều cao cổ họng hiệu quả 300mm
Công suất sưởi khí 300000Kcal / h
Công suất lắp đặt 25,2KVA
Bảng điều khiển màn hình cảm ứng / Tiếng Anh và tiếng Trung Quốc
Kiểm soát nhiệt độ ± 5oC
Quy trình vận hành kỹ thuật đóng rắn Đang tải → san lấp → gia nhiệt trước → đóng rắn → làm mát và dỡ tải
Xây dựng và mô tả
Cấu trúc chủ yếu của các phần Tải và dỡ tải, Hệ thống làm mát HL, Đơn vị truyền tải, Thân máy, Hệ thống tạo và lưu thông không khí nóng nổ, Hệ thống điều khiển điện, v.v. Nó được thiết kế đặc biệt cho lớp phủ Geomet (và phù hợp với bất kỳ thương hiệu nào khác về lớp phủ kẽm, bất kể sơn gốc nước hay sơn gốc dung môi). Điều khiển tự động cao với tốc độ của lưới-quy định, nó có thể đáp ứng đầy đủ tất cả các quy trình bảo dưỡng.
Phần tải:
Ở đây nền tảng tải và đơn vị truyền tải được thiết kế. Để có lớp phủ smoth, khoảng cách san lấp phù hợp được xem xét.
Phần dỡ hàng:
Ở đây, nền tảng bốc dỡ và đơn vị truyền tải được thiết kế.
Hệ thống làm mát :
Chức năng của Hệ thống làm mát HL, được tạo thành từ Tế bào làm mát, Cung cấp và xả quạt và ống dẫn khí, là để làm mát các bộ phận được chữa khỏi. Quạt ly tâm cánh quạt ngoài cao được thông qua. Và cách nhiệt được thiết lập ở lối ra và lối vào của tế bào.
Đơn vị truyền tải
Chuỗi ổ đĩa (40Mn), φ27㎜ ống giữ bằng thép liền mạch3, đai lưới thép không gỉ (phù hợp với M6), hộp giảm tốc, thiết bị căng, đĩa xích, trục truyền động và đường ray.
Thân hình
Tại đây, cơ thể chứa hệ thống chảy máu ướt và Hệ thống tạo và lưu thông không khí nóng nổ, và bao gồm:
Cơ thể chứa sưởi ấm trước và chữa hai phần. Gia nhiệt trước chủ yếu được loại bỏ ẩm ướt trong phần nhiệt độ thấp và phần bảo dưỡng rắn hóa lớp phủ trong nhiệt độ cao. Tất cả các tempretures trong hai phần này có thể được quy định và kiểm soát. Nhôm silicate dày 180mm được lấp đầy giữa tường trong (tấm thép không gỉ 1,5mm) và tường ngoài (tấm cán nguội 1,5 mm). Để giảm kênh nhiệt và đảm bảo giãn nở nhiệt, tất cả các tấm bên trong và bên ngoài không được niêm phong.
Hệ thống chảy máu ướt
Hệ thống này, chủ yếu chứa quạt hút ẩm và ống, thoát khỏi sự bay hơi ướt kể từ khi san lấp và trong khi gia nhiệt từ lớp phủ, để đạt được bề mặt lớp phủ tốt nhất.
Hệ thống tạo và lưu thông không khí nóng nổ:
Có hai bộ hệ thống loại này. Một là để sưởi ấm trước bằng cách sưởi ấm bằng điện và hai là để chữa bệnh bằng cách đốt nóng khí. Cả hai đều sử dụng máy thổi khí để đạt được sự trao đổi nhiệt giữa lò và đầu đốt.
Quạt và ống tuần hoàn được thiết kế chủ yếu cho các hệ thống lưu thông không khí nóng nổ. Và các ống được làm bằng thép không gỉ 2.0mm.
Đơn vị dỡ hàng
Chức năng của nó là dỡ các bộ phận được tráng từ vành đai lưới của lò vào thùng tái chế.
Chiều rộng của chuỗi liên kết tấm: 270mm
Tốc độ truyền tải: 2,5 m / phút
Hộp giảm: 0,75KW
Hệ thống điều khiển điện:
Thao tác trên màn hình cảm ứng được áp dụng, do đó bạn có thể dễ dàng kiểm soát tất cả các hành động của lò, chẳng hạn như điều khiển thiết bị truyền động bằng dây đai, thiết bị điều chỉnh tốc độ, Hệ thống tạo và lưu thông khí nóng, cảm biến nhiệt độ nóng, ướt hệ thống chảy máu và như vậy.
