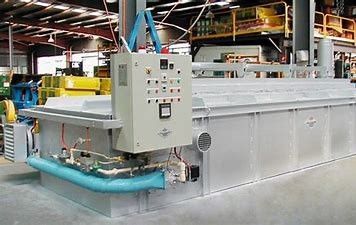

Điều khiển màn hình cảm ứng lò tráng kẽm điện 300000Kcal / H

Thông số chính Phải tuân theo thiết kế cuối cùng và được phê duyệt

Biện phápcủa Hình dạng lò 20000mm × 2500mm × 3500mm (Chiều dài của phần đóng rắn là 13m)

Nhiệt độ đóng rắn được xếp hạng tối đa.330 ℃

Tốc độ truyền v = 0,25 ～ 0,45m / phút

Chiều rộng của đai lưới 1000mm

Chiều cao hiệu quả của họng 300mm

Công suất làm nóng khí 300000Kcal / h

Công suất lắp đặt 25,2KVA

Màn hình cảm ứng bảng điều khiển / tiếng Anh & tiếng Trung

Kiểm soát nhiệt độ ± 5 ℃

Quy trình hoạt động của kỹ thuật đóng rắn Đang tải → san lấp mặt bằng → gia nhiệt sơ bộ → đóng rắn → làm mát và dỡ hàng

Giới thiệu và mô tả

Có cấu trúc chủ yếu gồm các phần Nạp và dỡ tải, Hệ thống làm mát HL, Bộ phận băng tải, Thân máy, Hệ thống tạo và lưu thông khí thổi nóng, Hệ thống điều khiển điện, v.v.Nó được thiết kế đặc biệt cho lớp phủ Hình học (và phù hợp với bất kỳ lớp phủ vảy kẽm của các thương hiệu khác, bất kể là sơn gốc nước hay gốc dung môi).Được điều khiển tự động cao với tốc độ lưới được điều chỉnh, nó có thể đáp ứng đầy đủ tất cả các quy trình đóng rắn.

Đang tải phần:

Tại đây thiết kế bệ tải và bộ phận chuyển tải.Để có lớp phủ sương mù, cần xem xét khoảng cách san lấp phù hợp.

Dỡ phần:

Tại đây thiết kế bệ dỡ hàng và bộ phận vận chuyển.

Hệ thống làm mát :

Chức năng của Hệ thống làm mát HL, được tạo thành với Tế bào làm mát, Cung cấp và quạt hút và ống dẫn khí, là để thực thi làm mát các bộ phận được bảo dưỡng.Quạt ly tâm cánh quạt bên ngoài cao được sử dụng.Và lớp cách nhiệt được thiết lập ở lối ra và vào của phòng giam.

Đơn vị truyền tải

Xích truyền động (40Mn), ống giữ bằng thép liền khối φ27㎜, dây đai lưới thép không gỉ (phù hợp với M6), hộp giảm tốc, thiết bị căng, đĩa xích, trục truyền động và rãnh.

Thân hình

Ở đây cơ thể chứa hệ thống chảy máu ướt và hệ thống lưu thông và tạo khí nóng, và bao gồm:

Phần thân có hai phần Làm nóng sơ bộ và đóng rắn.Gia nhiệt sơ bộ chủ yếu giúp loại bỏ ẩm ướt ở nhiệt độ thấp và phần đóng rắn củng cố lớp phủ ở nhiệt độ cao.Tất cả các tốc độ trong hai phần này có thể được điều chỉnh và kiểm soát.Nhôm silicat dày 180mm được lấp đầy giữa tường trong (tấm thép không gỉ 1,5mm) và tường ngoài (tấm cán nguội 1,5mm).Để giảm kênh dẫn nhiệt và đảm bảo khả năng tỏa nhiệt, tất cả các tấm bên trong và bên ngoài không được bịt kín.

Hệ thống chảy máu ướt

Hệ thống này, chủ yếu chứa quạt và ống hút ẩm, loại bỏ khí ẩm bay hơi kể từ khi san lấp mặt bằng và trong khi gia nhiệt từ lớp phủ, để đạt được bề mặt phủ tốt nhất.

Hệ thống tạo và lưu thông khí thổi nóng:

Có hai bộ loại hệ thống này.Một là để làm nóng sơ bộ bằng cách đốt nóng điện và một là để đóng rắn bằng cách đốt nóng khí.Cả hai đều sử dụng máy thổi khí để đạt được sự trao đổi nhiệt giữa lò và đầu đốt.

Quạt và ống tuần hoàn chủ yếu được thiết kế cho Hệ thống tuần hoàn khí thổi nóng.Và các ống được làm bằng thép không gỉ 2.0mm.

Bốc xếp đơn vị

Chức năng của nó là dỡ các bộ phận được bọc từ đai lưới của lò vào hộp tái chế.

Chiều rộng của chuỗi liên kết tấm: 270mm

Tốc độ truyền tải: 2,5 m / phút

Hộp giảm tốc: 0,75KW

Hệ thống điều khiển điện:

Hoạt động trên màn hình cảm ứng được sử dụng, vì vậy bạn có thể dễ dàng điều khiển tất cả các hoạt động của lò, chẳng hạn như điều khiển thiết bị truyền động dây đai lưới, thiết bị điều chỉnh tốc độ, Hệ thống tạo và lưu thông khí nóng, cảm biến nhiệt độ nóng, Ướt- hệ thống chảy máu và như vậy.
