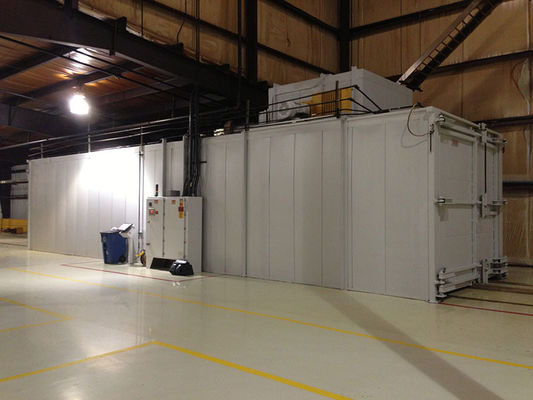

Thông tin chi tiết sản phẩm:
|
| Màu sắc: | Bạc | Kích thước bên trong: | 20000mm × 2500mm × 3500mm |
|---|---|---|---|
| Công suất sưởi ấm: | 300000Kcal / h | Nhiệt độ đóng rắn tối đa: | 350 ℃ |
| Kiểm soát nhiệt độ đồng đều: | ± 5 ℃ | Thời gian làm nóng trung bình: | 40 phút |
| Khả năng chịu tải tối đa / dây đai lưới: | 200kg / ㎡ | Đầu ra tối đa: | 8000kg / h |
| Điểm nổi bật: | Lò nung làm nóng bằng khí,Lò nung sơn bột,Nhiệt độ đồng nhất bảo dưỡng klin |
||
Thông số chính Phải tuân theo thiết kế cuối cùng và đã được phê duyệt
Thuận lợi:
1. Điều khiển tự động nhiệt độ và thời gian
2. Quạt gió chịu nhiệt độ cao
3. Sưởi ấm tuần hoàn không khí nóng, đồng nhất nhiệt độ
Biện phápcủa Hình dạng lò 20000mm × 2500mm × 3500mm (Chiều dài của phần đóng rắn là 13m)
Nhiệt độ đóng rắn được xếp hạng tối đa.330 ℃
Tốc độ truyền v = 0,25 ～ 0,45m / phút
Chiều rộng của đai lưới 1000mm
Chiều cao hiệu quả của họng 300mm
Công suất làm nóng khí 300000Kcal / h
Công suất lắp đặt 25,2KVA
Màn hình cảm ứng bảng điều khiển / Tiếng Anh và tiếng Trung
Kiểm soát nhiệt độ ± 5 ℃
Quy trình hoạt động của kỹ thuật đóng rắn Đang tải → san lấp mặt bằng → gia nhiệt sơ bộ → đóng rắn → làm mát và dỡ hàng
Giới thiệu và mô tả
Có cấu trúc chủ yếu gồm các phần Nạp và dỡ tải, Hệ thống làm mát HL, Bộ phận băng tải, Thân máy, Hệ thống tạo và lưu thông khí thổi nóng, Hệ thống điều khiển điện, v.v.Nó được thiết kế đặc biệt cho lớp phủ Hình học (và phù hợp với bất kỳ lớp phủ vảy kẽm của các thương hiệu khác, bất kể sơn gốc nước hay sơn gốc dung môi).Được điều khiển tự động cao với tốc độ lưới-blet được điều chỉnh, nó có thể đáp ứng đầy đủ tất cả các quy trình đóng rắn.
Đang tải phần:
Tại đây thiết kế bệ tải và bộ phận chuyển tải.Để có lớp phủ sương mù, cần xem xét khoảng cách san lấp phù hợp.
Dỡ phần:
Tại đây thiết kế bệ dỡ hàng và bộ phận chuyển tải.
Hệ thống làm mát :
Chức năng của Hệ thống làm mát HL, được tạo thành với Tế bào làm mát, Cung cấp và quạt hút và ống dẫn khí, là thực thi làm mát các bộ phận được bảo dưỡng.Quạt ly tâm cánh quạt bên ngoài cao được sử dụng.Và lớp cách nhiệt được thiết lập ở lối ra và lối vào của phòng giam.
Đơn vị truyền tải
Xích truyền động (40Mn), ống giữ bằng thép liền khối φ27㎜, dây đai lưới thép không gỉ (phù hợp với M6), hộp giảm tốc, thiết bị căng, đĩa xích, trục truyền động và rãnh.
Cơ thể người
Tại đây cơ thể chứa hệ thống chảy máu ướt và hệ thống lưu thông và tạo khí nóng, và bao gồm:
Phần thân có hai phần Làm nóng sơ bộ và đóng rắn.Gia nhiệt sơ bộ chủ yếu giúp loại bỏ ẩm ướt ở nhiệt độ thấp và phần đóng rắn củng cố lớp phủ ở nhiệt độ cao.Tất cả các tốc độ trong hai phần này có thể được điều chỉnh và kiểm soát.Nhôm silicat dày 180mm được lấp đầy giữa tường trong (tấm thép không gỉ 1,5mm) và tường ngoài (tấm cán nguội 1,5mm).Để giảm kênh dẫn nhiệt và đảm bảo khả năng tỏa nhiệt, tất cả các tấm bên trong và bên ngoài không được bịt kín.
Hệ thống chảy máu ướt
Hệ thống này, chủ yếu chứa quạt và ống hút ẩm, loại bỏ khí ẩm bốc hơi kể từ khi san lấp mặt bằng và trong khi gia nhiệt từ lớp phủ, để đạt được bề mặt phủ tốt nhất.
Hệ thống tạo và lưu thông khí thổi nóng:
Có hai bộ loại hệ thống này.Một là để làm nóng sơ bộ bằng cách đốt nóng điện và một là để đóng rắn bằng cách đốt nóng khí.Cả hai đều sử dụng máy thổi khí để đạt được sự trao đổi nhiệt giữa lò và đầu đốt.
Quạt và ống tuần hoàn chủ yếu được thiết kế cho Hệ thống tuần hoàn khí thổi nóng.Và các ống được làm bằng thép không gỉ 2.0mm.
Bốc xếp đơn vị
Chức năng của nó là dỡ các bộ phận được bọc từ đai lưới của lò vào thùng tái chế.
Chiều rộng của chuỗi liên kết tấm: 270mm
Tốc độ truyền tải: 2,5 m / phút
Hộp giảm tốc: 0,75KW
Hệ thống điều khiển điện:
Hoạt động trên màn hình cảm ứng được sử dụng, vì vậy bạn có thể dễ dàng điều khiển tất cả các hoạt động của lò, chẳng hạn như điều khiển thiết bị truyền động dây đai lưới, thiết bị điều chỉnh tốc độ, Hệ thống tạo và lưu thông khí nóng, cảm biến nhiệt độ nóng, Ướt- hệ thống chảy máu và như vậy.
