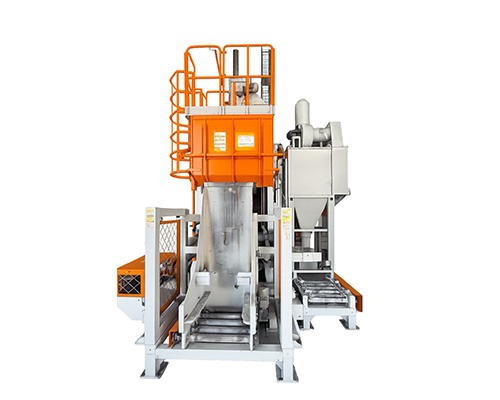

Máy phun bi Junhe® B650A chủ yếu được ứng dụng để làm sạch bề mặt theo lô cho các phôi kim loại cỡ nhỏ và vừa. Được dẫn động bằng băng tải cao su, các phôi liên tục được đảo trộn. Đồng thời, các bánh xe phun bi tốc độ cao bắn các hạt mài lên bề mặt phôi một cách đồng đều để loại bỏ lớp oxit, gỉ sét và các tạp chất khác, giúp phôi đạt được độ sạch và độ nhám bề mặt yêu cầu cho các công đoạn xử lý tiếp theo.
Tích hợp chức năng nạp liệu tự động, làm sạch bằng phun bi, tái chế hạt mài, xả liệu bằng rung, hút bụi và điều khiển điện, thiết bị có cấu trúc hợp lý, vận hành dễ dàng, chạy ổn định và bảo trì thuận tiện.
Nạp phôi ➔ Nạp liệu thủy lực ➔ Phôi vào buồng phun bi ➔ Phôi đảo trộn bằng băng tải ➔ Làm sạch bằng phun bi tốc độ cao ➔ Tái chế và tuần hoàn hạt mài tự động ➔ Đảo chiều băng tải để xả liệu ➔ Băng tải sàng rung ➔ Thu hồi phôi
Trong quá trình vận hành, các giỏ chứa phôi được đặt lên cơ cấu nạp liệu, và hệ thống thủy lực nghiêng phôi vào buồng phun bi. Băng tải cao su liên tục quay để đảo trộn phôi hoàn toàn, đảm bảo hạt mài tác động đồng đều lên tất cả các bề mặt phôi.
Sau khi phun bi, băng tải chạy theo chiều ngược lại để đưa phôi lên sàng rung, sàng này sẽ vận chuyển các chi tiết đã hoàn thành đến các thùng chứa thông qua rung động. Các hạt mài đã qua sử dụng được thu hồi, nâng lên, sàng lọc và phân tách trước khi được đưa trở lại hệ thống phun bi để tái sử dụng tuần hoàn.
Sự đảo trộn liên tục được dẫn động bởi băng tải cao su cho phép hạt mài tác động toàn diện lên tất cả các mặt của phôi, đảm bảo chất lượng làm sạch nhất quán cho các lô hàng lớn.
Trang bị bánh xe phun bi LS-360B nối trực tiếp với công suất 7,5 kW. Các bộ phận chịu mài mòn chính được làm bằng hợp kim crôm cao có khả năng chống mài mòn vượt trội.
Trang bị bộ phận nạp liệu thủy lực và sàng xả liệu rung để thực hiện nạp liệu, xả liệu và vận chuyển phôi tự động, giảm đáng kể khối lượng công việc thủ công.
Hệ thống tuần hoàn hạt mài bao gồm băng tải trục vít, gầu tải, bộ tách khí và van điều khiển hạt mài, hoàn thành việc thu hồi, phân tách và tái sử dụng tuần hoàn hạt mài tự động.
Cấu hình bộ thu bụi cartridge kiểu thổi ngược xung với lưu lượng khí khoảng 4.000 m³/h. Hiệu quả thu bụi đạt trên 98,98% đối với các hạt bụi có kích thước 0,5 µm.
Sử dụng điều khiển PLC + màn hình cảm ứng. Người vận hành có thể cài đặt các thông số quy trình bao gồm thời gian phun bi, dòng điện phun bi và tần suất phun bi. Chức năng hiển thị trạng thái thiết bị theo thời gian thực và cảnh báo lỗi có sẵn.
Thành trong của buồng phun bi được lót bằng các tấm lót chống mài mòn bằng thép mangan cao, và các tấm hợp kim chống mài mòn có thể thay thế được bổ sung ở các khu vực chịu va đập cao. Máy được trang bị các nút dừng khẩn cấp, tấm chắn an toàn, sàn bảo trì và lan can an toàn.
| Mục | Thông số kỹ thuật |
|---|---|
| Mô hình thiết bị | Junhe® B650A |
| Loại thiết bị | Máy phun bi băng tải |
| Phôi áp dụng | Phôi kim loại cỡ nhỏ và vừa có thể đảo trộn |
| Kích thước phôi | Đường kính trên 6 mm |
| Khả năng tải tối đa | Dưới 260 kg mỗi lô |
| Thể tích tải khuyến nghị | 0,07~0,1 m³ |
| Tỷ lệ bao phủ phun bi | 95% |
| Công suất bánh xe phun bi | 7,5 kW |
| Chế độ tái chế hạt mài | Tái chế tự động bằng gầu tải |
| Hiệu suất thu hồi hạt mài | 135 kg/phút |
| Loại hút bụi | Hút bụi cartridge kiểu thổi ngược xung |
| Lưu lượng khí hút bụi | 4000 m³/h |
| Hiệu quả thu bụi | Cao hơn 98,98% |
| Nồng độ phát thải bụi | Nhỏ hơn 10 mg/m³ |
| Áp suất khí nén | 0,6~0,8 MPa |
| Yêu cầu nguồn điện | AC 380V, 50Hz |
| Kích thước tổng thể buồng phun bi bên trong | 1800*1300*2210 mm |
| Kích thước tổng thể máy | Khoảng 6350*2200*4800 mm |
Tất cả các thông số sẽ tuân theo đề xuất kỹ thuật và bản vẽ được xác nhận cuối cùng.
Máy phun bi băng tải B650A chủ yếu bao gồm các cụm sau:
Thích hợp cho các phôi cỡ nhỏ và vừa có thể đảo trộn tự do và chống chịu hư hại do va chạm lẫn nhau. Nó được ứng dụng cho các xử lý bề mặt phôi sau:
